6KVA-20KVA

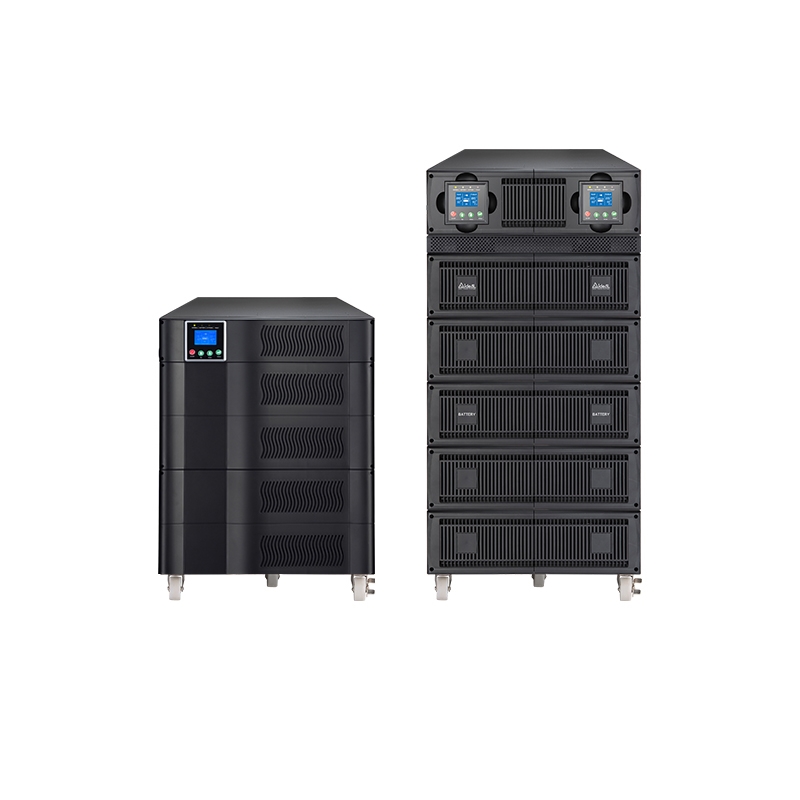

9300LRB 機架式系列
6KVA-20KVA


IDEAL-9300LRB 6-20KVA系列,為純正弦波輸出雙轉換型在線式UPS。機架/直立式設計轉換,使用者可依需求調整UPS使用方向及位置。本產品可搭配機房或計算機中心等機櫃負載使用,提供全天候的完善電源保護。最高輸出功率因數可達PF0.9,全機由微電腦處理器控制,降低不斷電系統的不良率,大幅提升不斷電系統的穩定度及可靠度,為重要負載設備提供全方面電源保護。另可選配隔離變壓器,有效隔絕波諧波問題及電源品質問題。本產品前面板內部具備電池滑軌設計,提升電池更換與維修作業的效率與方便性。可並聯成N+X冗餘系統,作為擴充容量與備用功能,亦可加購電池箱,以延長需求備載時間。



9300LRB系列 機架式設計 6KVA-20KVA


  • 智慧型控制風扇,依負載及環境溫度自動調節風扇運轉,達到省電、降低噪音效果。
  • 選配-手動旁路開關:無中斷為負載供電,能確保安全進行維護作業。
  • 選配-隔離變壓器:有效隔絕諧波問題及電源品質問題。
  • 智慧型環保節能模式(ECO),可達到環保節能效益。
  • 高效能雙轉換技術設計能提供全天候的電力保護。
  • 微電腦處理器控制,提升產品之穩定度與可靠度。
  • 輸入波形失真度<5%、輸出諧波失真<2%。
  • 選配-可並聯成N+X冗於系統,擴充容量。
  • 選配-可外接電池箱來延長使用時間。
  • 可透過軟體,監看不斷電系統狀態。
  • 內建緊急關閉電源(E.P.O.)功能。
  • 長時間操作下可保持低溫散熱。
  • 輸出電壓調節小於<1%。
  • 可進行自我偵測功能。
  • 輸出功率因數0.9。
型號 IDEAL-9306LRB-12U IDEAL-9310LRB-12U IDEAL-9320LRB-19U
額定容量 6KVA/5.4KW 10KVA/9KW 20KVA/18KW
輸入
相位 1相2線 + 接地
電壓 208/220/230/240Vac
頻率 50Hz 或 60Hz(自動偵測)
波形失真度 線性負載滿載時<5%
輸出
相位 1相2線 + 接地 或 1相3線 + 接地(含隔離變壓器)
電壓 1相2線 + 接地:208/220/230/240Vac 或 1相3線 + 接地(含隔離變壓器):110/220Vac 或 115/230Vac 或 120/240Vac
電壓範圍 +/-1%(加隔離變壓器:+/-2%)
頻率(電池放電模式) 50Hz 或 60Hz +/- 0.05Hz
波形 純正弦波
諧波失真 <2% (線性負載) 或 <5%(非線性負載)
波峰因素 3:1
效率
市電模式 >92% 滿載且電池充滿
電池放電模式 >92% 滿載且電池達12VDC
環保節能ECO模式 >96% 滿載且電池充滿
電池
電壓 240VDC
容量/數量 12V/7AH*20顆 可擴充 12V/9AH*20顆 可擴充 12V/9AH*20顆*2組 可擴充
回充時間 7小時可回充至90%電位 視外接電池箱容量而定 8小時可回充至90%電位 視外接電池箱容量而定 8小時可回充至90%電位 視外接電池箱容量而定
轉換時間
市電模式⇔電池放電模式 零中斷
逆變轉換⇔旁路 零中斷
環保節能ECO模式⇔逆變模式 <10毫秒
顯示
LED 燈號 市電正常(綠色)、旁路模式(黃色)、異常(紅色)、電池放電(黃色)
液晶螢幕顯示 負載容量、電池電壓、電池放電模式、市電模式、旁路模式等資訊
警報聲
電池放電模式 每四秒響一次
電池低電量 每秒響一次
過載 每秒響兩次
異常錯誤 持續鳴叫
通訊介面
介面配備 乾接點(選配);USB
擴充管理介面插槽 SNMP 或 AS400卡(選配)
緊急關閉電源EPO功能
操作環境
適用溫度 0°C-40°C(32°F-104°F)
濕度 0-95%(不凝結)
噪音 距離一公尺小於50dB
外觀
機架高度 12U 19U
尺寸(長*寬*高) 528*440*630毫米 528*440*836毫米
*現行產品規格若有變更不再另行通知

9300LRB系列 6KVA-20KVA

目錄      下載

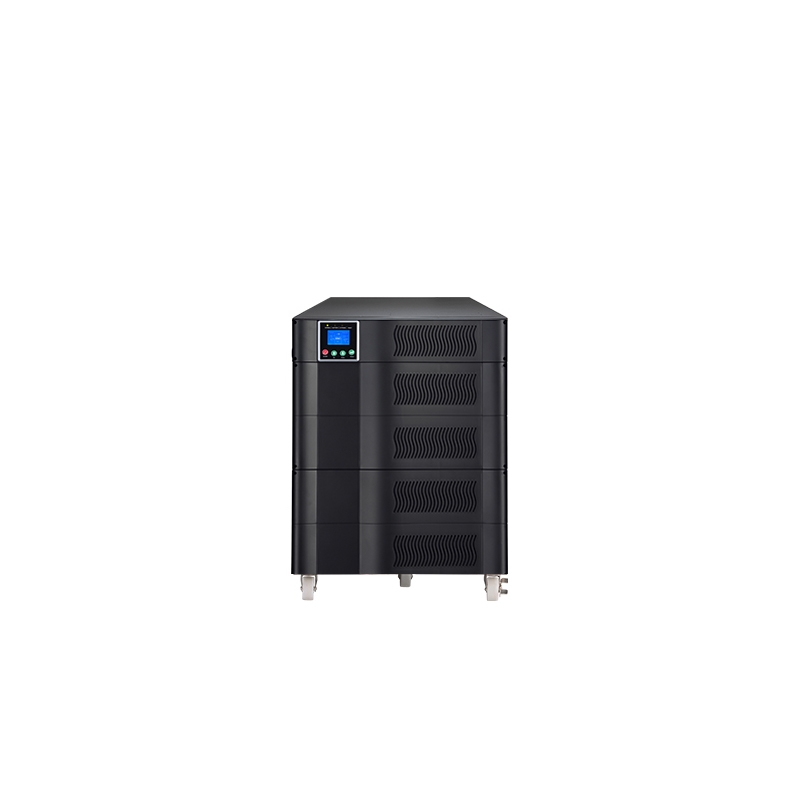

9300LRB系列 6KVA-10KVA

說明書  下載

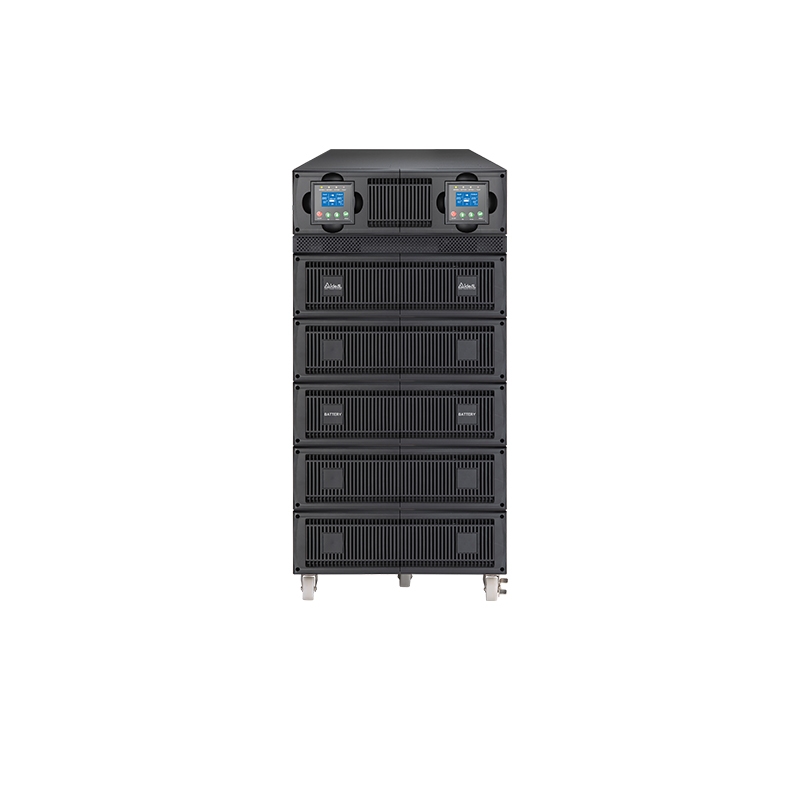

9300LRB系列 20KVA
